Faire réaliser un plan d’intérieur peut sembler simple : on mesure les pièces, on dessine les murs, on indique les portes et les fenêtres. En réalité, un bon plan d’intérieur est un document technique beaucoup plus exigeant.

Chez ALTA VISION, cabinet de géomètre-expert à Cagnes-sur-Mer, nous réalisons des plans d’intérieur pour des appartements, villas, immeubles, locaux commerciaux ou bâtiments existants. Ces plans peuvent être utilisés par des architectes, maîtres d’œuvre, entreprises, syndics, notaires ou particuliers dans le cadre de travaux, de divisions, de dossiers administratifs ou d’études patrimoniales.

Notre objectif n’est pas seulement de “dessiner ce qui existe”. Il est de produire un plan clair, précis, exploitable et compréhensible par tous les intervenants du projet.

Le plan d’intérieur : un langage technique ancien, toujours actuel

Un plan d’intérieur n’est pas une simple vue du dessus. C’est une représentation conventionnelle d’un bâtiment.

Depuis longtemps, les relevés d’architecture distinguent plusieurs types de documents :

• les plans de distribution intérieure ;
• les coupes ;
• les élévations ou façades ;
• les détails particuliers du bâtiment.

Le plan d’intérieur correspond généralement à une coupe horizontale fictive du bâtiment. Il permet de représenter les murs, cloisons, portes, fenêtres, escaliers, placards, niveaux, équipements fixes et particularités visibles.

Ce langage graphique existe depuis des décennies, et même depuis plusieurs siècles dans ses principes. Il repose sur des conventions que les professionnels savent lire : épaisseur des murs, sens d’ouverture des portes, embrasures de fenêtres, escaliers, niveaux, trémies, retombées, éléments fixes, etc.

C’est ce caractère codifié qui donne au plan sa valeur. Un bon plan d’intérieur doit pouvoir être compris par un architecte, une entreprise, un maître d’ouvrage, un syndic ou un notaire sans ambiguïté.

Du relevé terrain au plan exploitable

Aujourd’hui, les outils ont fortement évolué. Le géomètre peut utiliser des stations totales, des télémètres laser, des scanners 3D ou des nuages de points. Ces technologies permettent d’acquérir une grande quantité de données sur le bâtiment existant.

Mais le nuage de points n’est pas encore un plan.

Le véritable travail commence souvent après le relevé : il faut analyser les données, comprendre la structure du bâtiment, identifier les murs, les cloisons, les ouvertures, les niveaux, puis transformer cette information brute en un dessin clair et utilisable.

Un nuage de points peut contenir des millions de points. Un plan d’intérieur, lui, doit aller à l’essentiel : représenter ce qui est utile au projet, avec le bon niveau de détail, la bonne échelle et une lecture immédiate.

C’est là que l’expérience du géomètre apporte une réelle valeur ajoutée.

L’orthogonalisation raisonnée : rendre le plan lisible sans trahir le bâtiment

Dans un bâtiment existant, les murs ne sont presque jamais parfaitement droits. Les angles ne sont pas toujours exactement à 90 degrés. Les cloisons anciennes peuvent être légèrement déformées. Les façades peuvent présenter des écarts, des faux aplombs ou des irrégularités.

Pourtant, dans la majorité des projets, le plan doit rester lisible et exploitable.

Chez ALTA VISION, lorsque cela est possible et pertinent, nous réalisons un travail d’orthogonalisation raisonnée. Cela signifie que nous cherchons à restituer le bâtiment sous une forme géométrique claire, notamment avec des murs et cloisons représentés de manière cohérente, tout en respectant les tolérances adaptées à l’échelle du plan et à l’usage prévu.

Ce travail n’est pas une approximation négligente. C’est au contraire une transcription professionnelle du réel.

Il s’agit de distinguer :

• les petites irrégularités de construction, qui ne doivent pas rendre le plan illisible ;
• les déformations significatives, qui doivent être conservées ;
• les écarts importants, qui peuvent avoir une incidence sur le projet ;
• les éléments structurels ou architecturaux qui doivent être représentés précisément.

Un bon plan d’intérieur doit donc trouver le bon équilibre entre la précision du relevé et la clarté du dessin.

Pourquoi cette méthode est importante pour les architectes et les entreprises

Un plan trop brut, trop chargé ou trop irrégulier peut devenir difficile à utiliser. À l’inverse, un plan trop simplifié peut masquer des contraintes importantes du bâtiment.

Le rôle du géomètre est de produire un document adapté à son usage.

Pour un architecte, le plan doit permettre de concevoir un projet fiable.

Pour une entreprise, il doit faciliter la préparation des travaux.

Pour un syndic ou un notaire, il doit permettre de comprendre les surfaces, les limites et l’organisation des locaux.

Pour un particulier, il doit rendre le bâtiment lisible.

C’est pourquoi nous attachons une grande importance à la qualité graphique des plans : hiérarchie des traits, lisibilité des cotes, désignation des pièces, représentation des ouvertures, indication des niveaux, épaisseurs des murs et cohérence générale du dessin.

Les éléments qui font la qualité d’un bon plan d’intérieur

Un plan d’intérieur de qualité ne se limite pas au contour des pièces. Selon la mission, il peut comprendre :

• les murs et cloisons ;
• les portes et leur sens d’ouverture ;
• les fenêtres et portes-fenêtres ;
• les hauteurs d’allège et hauteurs d’ouverture ;
• les escaliers ;
• les placards et aménagements fixes ;
• les cheminées, conduits ou éléments techniques visibles ;
• les retombées de poutres ou soffites ;
• les niveaux altimétriques ;
• les surfaces des pièces ;
• les cotes principales et secondaires ;
• les détails utiles au projet.

À l’échelle du 1/50e ou du 1/100e, chaque information doit être choisie avec soin. Un plan trop pauvre manque d’utilité. Un plan trop chargé devient difficile à lire.

La qualité du plan dépend donc autant de la mesure que de la sélection et de la représentation des informations.

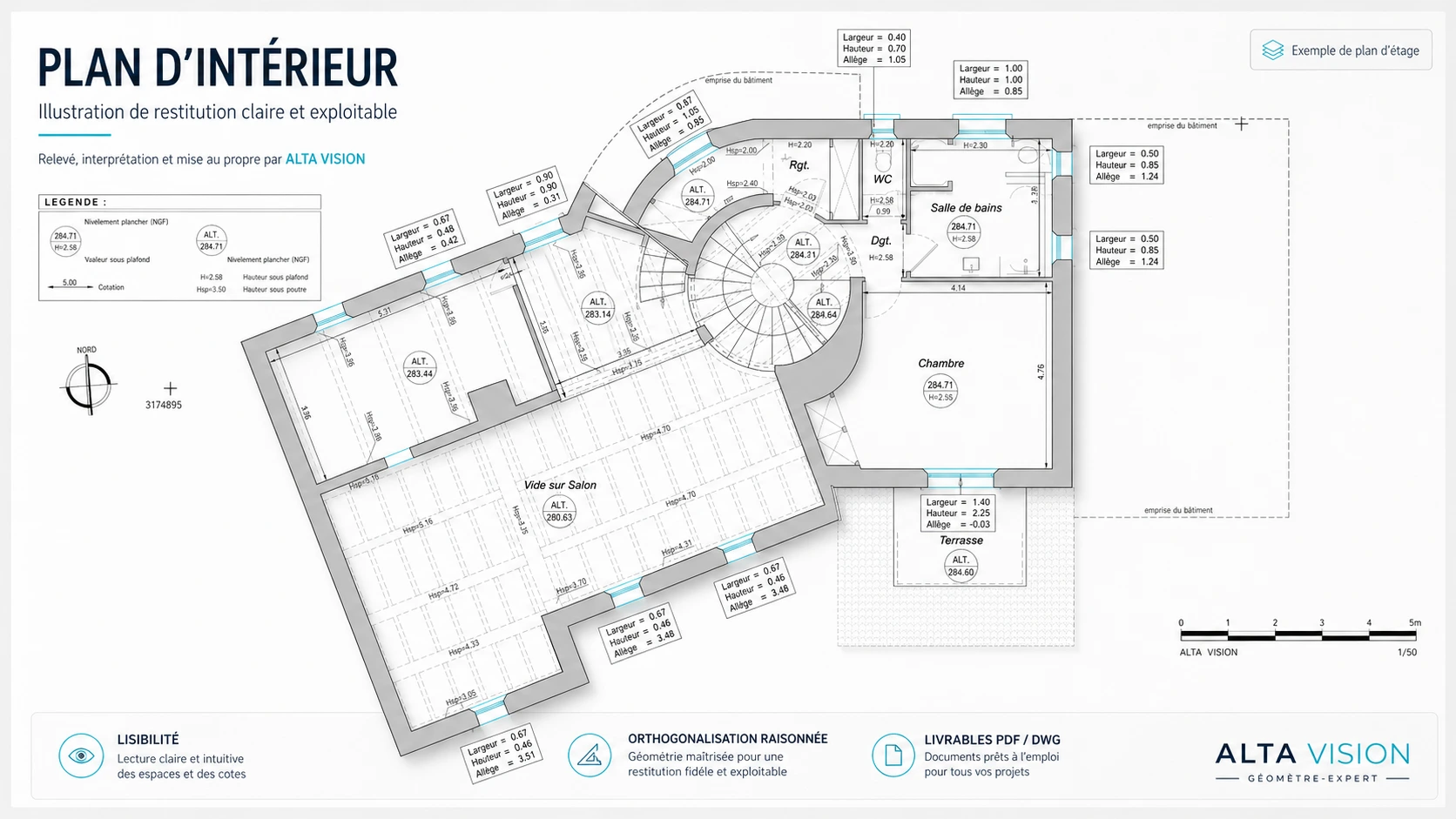

L’exemple d’un plan d’intérieur au 1/50e

Dans nos missions, nous réalisons régulièrement des plans d’intérieur à l’échelle du 1/50e, notamment pour les bâtiments existants nécessitant un niveau de détail élevé.

Ce type de plan permet de représenter les pièces, circulations, ouvertures, escaliers, niveaux, terrasses et principaux éléments techniques avec une précision adaptée aux études d’architecture ou aux projets de travaux.

Lorsque la mission le nécessite, le plan peut également être rattaché à un système de coordonnées, avec une référence altimétrique. Cela permet de replacer le bâtiment dans son environnement et de faciliter la cohérence avec d’autres plans : plan topographique, plan masse, projet architectural ou dossier administratif.

Le plan d’intérieur reste indispensable à l’ère du scanner 3D

Le scanner 3D est un outil remarquable. Il permet de conserver une trace très complète de l’existant et de revenir dans le nuage de points pour vérifier certains détails.

Mais dans la pratique, les professionnels ont encore besoin de plans 2D clairs.

Un architecte travaille souvent sur un plan DWG. Une entreprise prépare ses interventions à partir de plans cotés. Un maître d’ouvrage comprend plus facilement un plan propre qu’un nuage de points complexe. Un dossier administratif ou technique nécessite généralement des documents lisibles et imprimables.

Le scanner 3D est donc un moyen d’acquisition. Le plan reste le document de synthèse.

Chez ALTA VISION, nous utilisons les outils modernes de mesure tout en conservant l’exigence traditionnelle du relevé d’architecture : comprendre, contrôler, hiérarchiser et représenter.

Un savoir-faire local dans les Alpes-Maritimes

Basé à Cagnes-sur-Mer, ALTA VISION intervient principalement dans les Alpes-Maritimes pour des missions de relevés de bâtiments existants, plans d’intérieur, plans de façades, plans topographiques et documents fonciers.

Nous intervenons notamment à Cagnes-sur-Mer, Nice, Saint-Laurent-du-Var, Villeneuve-Loubet, Antibes, La Colle-sur-Loup, Saint-Paul-de-Vence, Vence, Cannes, Grasse et dans les communes voisines.

Notre connaissance du territoire local, du bâti existant et des attentes des architectes ou maîtres d’œuvre de la région nous permet de produire des plans adaptés aux projets réels : rénovation, extension, réaménagement intérieur, division, mise en copropriété, dossier d’urbanisme ou étude préalable.

Pourquoi faire appel à un géomètre pour un plan d’intérieur ?

Faire appel à un géomètre pour un plan d’intérieur, c’est rechercher plus qu’un simple dessin.

C’est bénéficier :

• d’une méthode de relevé rigoureuse ;
• d’une lecture technique du bâtiment ;
• d’un contrôle des mesures ;
• d’un dessin clair et structuré ;
• d’une restitution adaptée à l’échelle du projet ;
• de fichiers exploitables par les professionnels, notamment au format PDF et DWG.

Un bon plan d’intérieur doit être fiable, mais aussi pratique. Il doit permettre de travailler, de décider, de concevoir et de construire.

C’est cette exigence que nous cherchons à apporter dans chaque mission.
